Возможности шкафов Eldica серии MCs: Объединениe шкафов
Особенности серии MCs: возможность объединения шкафов до 1000 мм
Линейка промышленных корпусов ELDICA MCs отличается продуманной конструкцией и гибкостью компоновки. Шкафы высотой до 1000 мм включительно можно объединять в единую систему — это позволяет создавать масштабируемые решения для размещения электротехнического и иного оборудования.
Какие шкафы можно объединить?
Объединению подлежат шкафы серии MCs высотой до 1000 мм включительно. Более высокие модели не подходят для соединения из‑за конструктивных особенностей.
Как выполняется объединение?

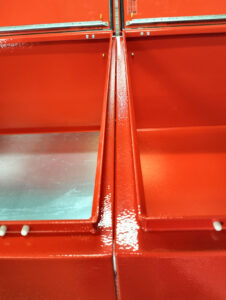

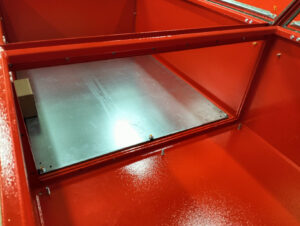

Соединение осуществляется путём снятия крыши‑козырька у одного корпуса и лючка ввода у другого, с последующим винтовым соединением через соосные крепления.
Пошаговая инструкция по объединению:
- Подготовьте два шкафа одного размера серии MCs высотой до 1010 мм.
- Снимите крышу‑козырёк с первого шкафа.
- Демонтируйте лючок ввода со второго шкафа.
- Совместите корпуса так, чтобы зоны крепления снятых элементов точно совпали по осям.
- Закрепите шкафы друг к другу винтами через соосные отверстия креплений крыши‑козырька и лючка ввода.
- Проверьте герметичность стыка и надёжность крепления. При необходимости используйте дополнительные уплотнители для защиты от пыли и влаги.
- Проложите требуемые коммуникации через образованный канал между шкафами.
- Установите дополнительные защитные элементы (если предусмотрены проектом).
Преимущества объединения шкафов
- Экономия пространства.Единая компактная конструкция вместо нескольких раздельных шкафов.
- Упрощение монтажа.Кабели и шины прокладываются внутри системы — без внешних коробов и дополнительных вводов.
- Гибкость конфигурации.Возможность наращивать систему, добавляя новые шкафы по мере необходимости.
- Сохранение степени защиты.При правильном монтаже конструкция сохраняет заявленную степень защиты IP66.
- Надёжность.Цельносварная конструкция корпусов и винтовые соединения обеспечивают прочность и долговечность объединённой системы.
- Удобство обслуживания.Доступ к оборудованию возможен через двери каждого шкафа — не нужно разбирать всю конструкцию.
Технические характеристики серии MCs (для справки)
- Материал: сталь (каркас — 1 мм, дверь — 1,2 мм, монтажная панель — оцинкованная сталь 1,5 мм).
- Степень защиты: IP66 (пыле- и влагозащита).
- Ударопрочность: IK10.
- Сейсмостойкость: 9 баллов по шкале MSK‑64.
- Класс пожарной безопасности: KM0.
- Цветовые решения: RAL 7035 (серый), RAL 3020 (красный).
- Конструкция: цельносварной корпус, съёмная крыша‑козырёк, нижний люк большого размера для ввода кабеля, рёбра жёсткости в зоне крепления люка.
Вывод
Возможность объединения шкафов серии MCs до 1010 мм путём снятия крыши‑козырька и лючка ввода с последующим винтовым соединением — практичное решение для промышленных и коммерческих объектов. Гибкая компоновка позволяет адаптировать систему под конкретные задачи, сохраняя высокие стандарты защиты и прочности линейки MCs.
